大楼布线系统方案设计

目     录

一、设计依据...........................................3

1、标准.................................................3

2、安装与设计规范.......................................3

3、连接线路.............................................3

二、设计范围及要求.....................................4

1、设计范围..............................................4

2、设计目标的确定........................................4

3、布线要求..............................................4

三、布线系统的组成和器件选择原则......................4

1、系统组成..............................................4

2、器件选择原则..........................................5

四、 布线系统设计.......................................6

1、工作区子系统设计.......................................6

2、水平子系统设计.........................................7

3、楼间建筑群系统设计.....................................8

4、设备间系统设计.........................................8

五、设备安装与线路铺设建议..............................9

六、工程实施内容........................................9

七、PDS结构示意图.......................................10

八、布线系统的报价......................................10

九、网络布线工程安装施工服务说明.......................11

十、服务支持体系.........................................12

一、 设计依据

1、标准

* IEEE802.3 10－BASE－T

* IEEE802.3u Ethernet(100BASE-T)

* EIA/TIA568 EIA/TIA569EIA/TIA

* TSB36/40工业标准及国际商务建筑布线标准

* ISO/IEC IS 11801

* ISO/IECJTC1/SC25/WG3

* ANSI FDDI/TPDDI 100Mbps

* ATM Forum

2、安装与设计规范

* 工业企业通信设计规范

* 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程设计规范” 修订本 CECS 72：97

* 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程施工及验收规范”CECS 89：97

* 市内电话线路工程施工及验收技术规范

3、连接线路

布线系统的连接图：

E：设备 C：连接点 T：终端设备

二、设计范围及要求

1、设计范围

学院的网管中心位于信息大楼的3楼，目前有信息楼、体育中心、图书馆大楼以及教学楼需要与中心连接成宾馆大楼网，并且各楼分别需要网络布线以建设楼内局域网。 同时通过网管中心将学校总体宾馆大楼连接中国教育科研网（WWW.EDU.CN）

2、设计目标的确定

我们为该宾馆大楼网设计的综合布线系统将基于以下目标：

1) 符合当前和长远的信息传输要求。

2) 布线系统设计遵从国际（ISO/CEI11801）标准。

3) 布线系统采用国际标准建议的星形拓扑结构。

4) 考虑电脑网络的速度向100Mbps，网络主干信息传输向1000兆发展的需要。

5) 布线系统的信息出口采用国际标准的RJ45插座。

6) 布线系统符合综合业务数据网的要求。

7) 布线系统要立足开放原则。

3、布线要求

宾馆大楼计算机主机房位于位于图书馆三层。然后通过光缆分别连至校内的三幢建筑，与中心机房相距超过300米距离的建筑物采用单模室外光缆不到300米距离的建筑物采用多模模室外光缆连接，，在各建筑内部采用超五类4对UTP电缆连接到设备间的配线架上。

三、布线系统的组成和器件选择原则

1、系统组成

综合布线系统由建筑群干线系统、设备间系统、水平系统以及工作区系统组成。

2、器件选择原则

   上海慧锦网络科技有限公司的布线产品具有6余年的生产历史， 对于办公大楼的结构化布线工程，建筑物之间，各行业专网，城域网等慧锦F-NET的布线产品均能提供完整的解决。支持话音、数据、图形、图像、多媒体、安全监控、传感等各种信息的传输要求。

    （1）工作区选择原则

      全部选用超五类系列信息模块，性能全部超过国际标准ISOIS 11801 的指标。

（2）水平线缆选择原则

上海慧锦网络科技有限公司的超5类UTP线缆，完全满足网络信息100兆传输的要求。配合连结硬件产品可以支持多媒体，语音。数据，图形图象等所有标准应用。所有产品满足ANSI/TIA/EIA-568A及ISO/IEC 11801等标准。

  （3）主干线缆选择原则( 本系统中不需要)

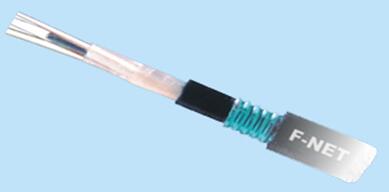

   主干线缆选用上海慧锦网络科技有限公司生产的6芯多模(单模)光缆，可以支持ATM或千兆以太网主干，体现了经济实用的原则。同时满足未来高带宽需求的应用。

   （4）配线架选择原则

*     考虑今后的宾馆大楼网的发展，保证连接端口的扩充性以及先进性。

* 配线架具有独特的电抗平衡性，可以确保五类线缆的传输性能。

四、 布线系统设计

1、工作区子系统设计

      宾馆大楼内各大楼工作区信息点选择RJ45接口的单孔形式。楼层的信息点统计如下表所示：

各楼信息点分布总计
